采用高帶寬專業開關芯片
內部采用高帶寬專業開關芯片，圖像清晰；輸入、輸出端口采用了過電平及ESD的雙重保護設計，增強了產品的抗過載能力；

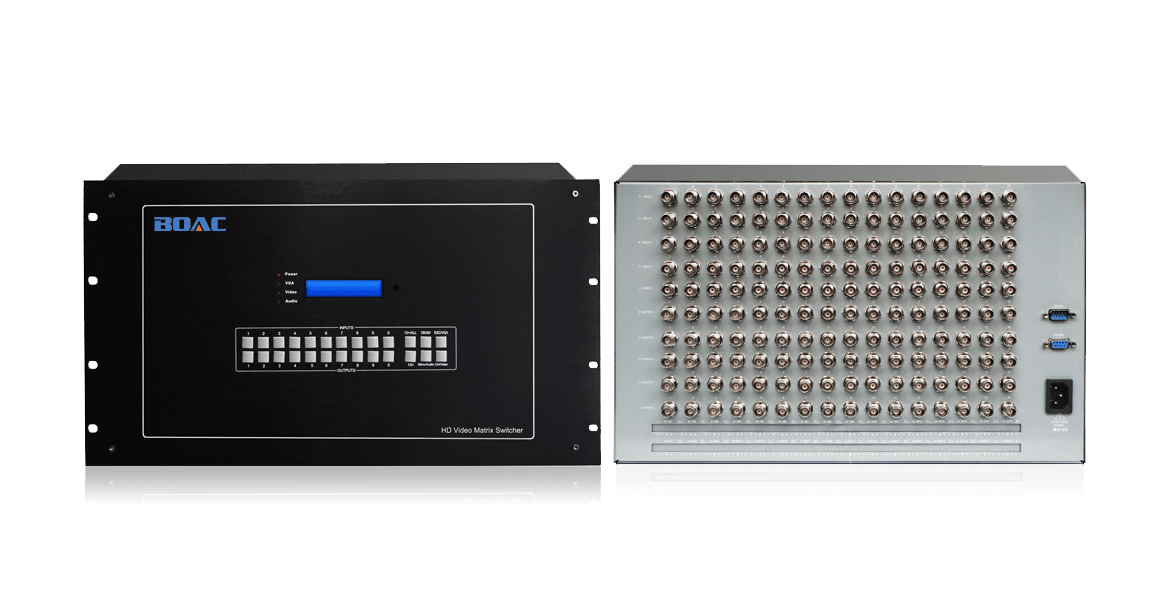

RGB矩陣切換器
產品簡介

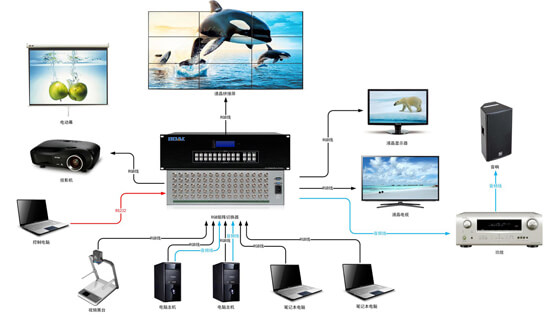

伯奧克RGB系列矩陣切換器是一款高性能的專業RGBHV信號切換設備，用于多個PC信號輸入輸出交叉切換，提供獨立的RGBHV分量輸入、輸出端子，每路分量信號單獨傳輸，單獨切換，使信號傳輸衰減降至最低，圖像信號能高保真輸出。所有型號都支持通過螺絲鎖定器輸出平衡或非平衡立體聲音頻。使用預端接電纜組件可以省卻壓接操作，使安裝過程更為快速便捷。廣泛應用于廣播電視工程，多媒體會議廳，大屏幕顯示工程，電視教學，指揮控制中心等場合。
- 接口:5BNC
- 帶寬：500MHz
- 分辨率:1080p
- 機箱:3-12U標準機架式
產品特性

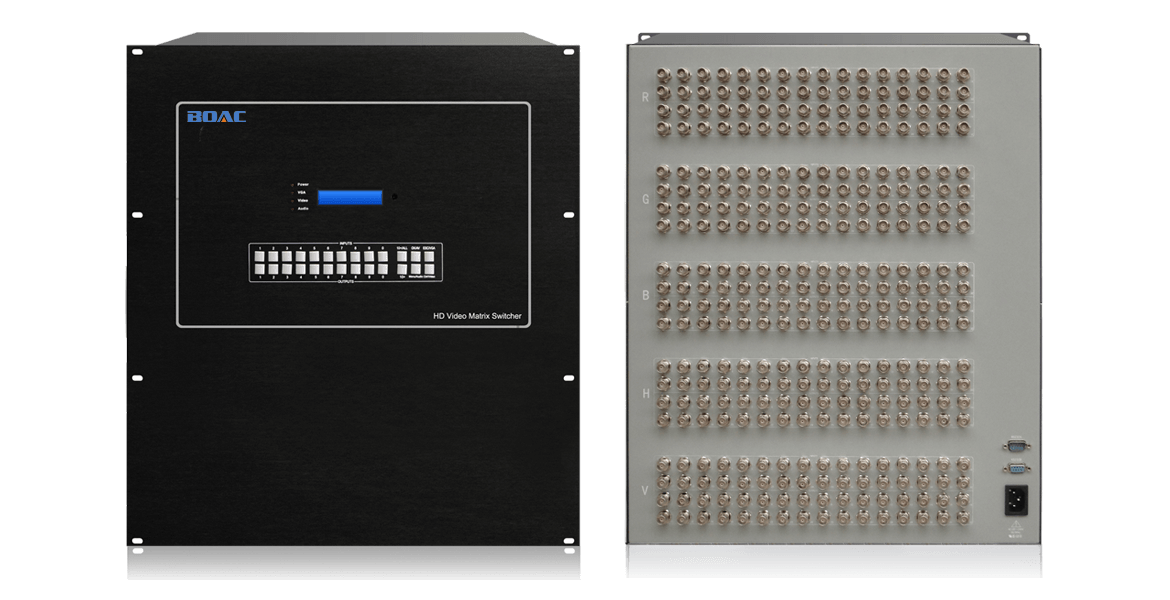

最大支持128路信號輸入輸出

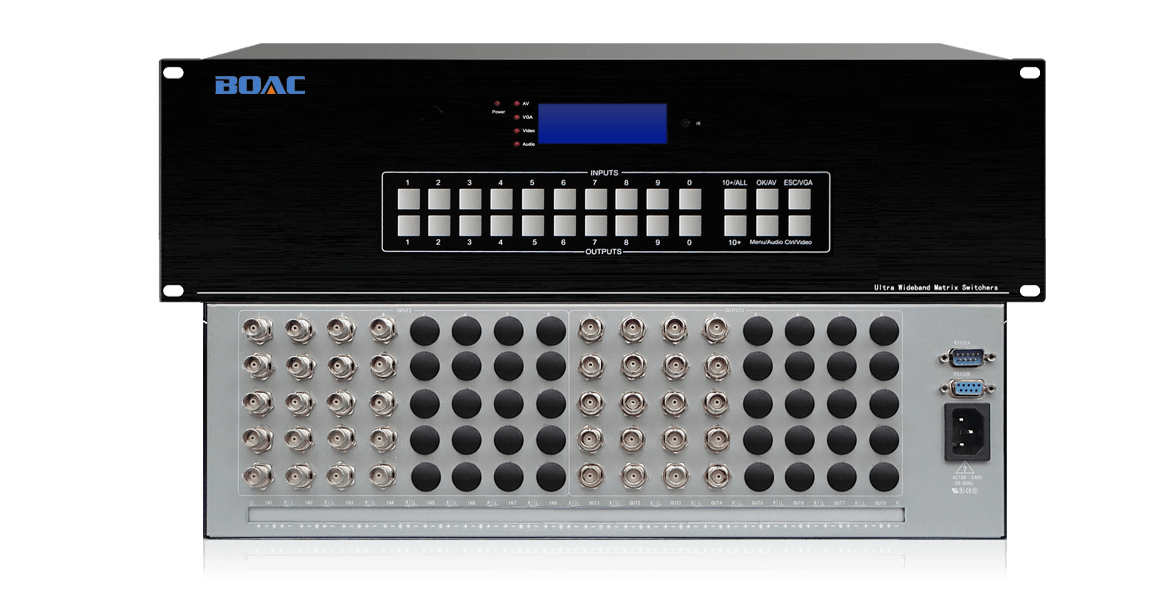

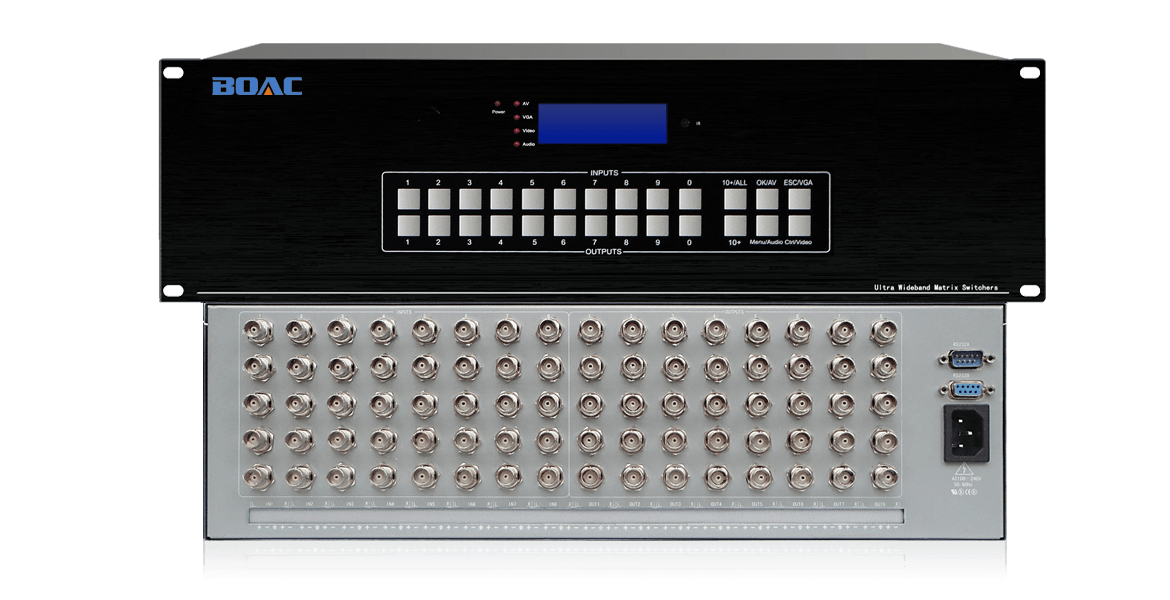

支持4/8/16/32/64/128路RGBHV信號作為輸入和輸出。(32路以上需定制)
內嵌智能控制
內嵌智能控制，采用了獨特的處理方式，大大提高了設備的切換速度，實現了指令之間不需等待的快速控制；
多種管理方式
支持紅外遙控、面板管理、RS232管理、網絡管理及計算機軟件管理，使對矩陣的控制變得隨心所欲；
用戶自定義方案儲存與調用
提供最多32個用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用，免去在多組預定模式間切換時的繁瑣操作，在客戶端可以輕松管理預案的調用與管理；
掉電保護
所謂斷電保護功能，即切換設備在正常工作時可存儲最后的通道切換命令，當因突發情況發生斷電后，設備仍將保存此命令，待接電后設備自動恢復為原有的切換狀態。
基本參數：
帶寬(速率) 500Mhz(-3db)滿載
亮色度干擾 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大傳播延時 5ns(±1ns)
切換速度 ≤100ns
信號接口：
信號類型 RGBHV 視頻信號
信號接口 5BNC接口
最小電平 0.5Vp-p
最大電平 1.0Vp-p
阻抗 75Ω
回波損耗 -30db@5MHz
音頻（可選配）：
增率 0 dB
頻率響應 20 Hz ~ 20 kHz
總諧波失真 0.05%
共態抑制比 >75dB @: 20 Hz ~ 20 kHz
信號類型 立體聲，非平衡
接口類型 RCA/鳳凰端子 接口
輸入最大電平 +19.5dBu
輸入阻抗 >10KΩ
輸出阻抗 >50Ω
控制類型：
控制方式 面板、遙控、軟件
面板按 觸點
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
TCP/ IP 接口 RJ45
網絡控制協議 UDP;TCP/IP
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 標準機架式3-12U
帶寬(速率) 500Mhz(-3db)滿載
亮色度干擾 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大傳播延時 5ns(±1ns)
切換速度 ≤100ns
信號接口：
信號類型 RGBHV 視頻信號
信號接口 5BNC接口
最小電平 0.5Vp-p
最大電平 1.0Vp-p
阻抗 75Ω
回波損耗 -30db@5MHz
音頻（可選配）：
增率 0 dB
頻率響應 20 Hz ~ 20 kHz
總諧波失真 0.05%
共態抑制比 >75dB @: 20 Hz ~ 20 kHz
信號類型 立體聲，非平衡
接口類型 RCA/鳳凰端子 接口
輸入最大電平 +19.5dBu
輸入阻抗 >10KΩ
輸出阻抗 >50Ω
控制類型：
控制方式 面板、遙控、軟件
面板按 觸點
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
TCP/ IP 接口 RJ45
網絡控制協議 UDP;TCP/IP
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 標準機架式3-12U
