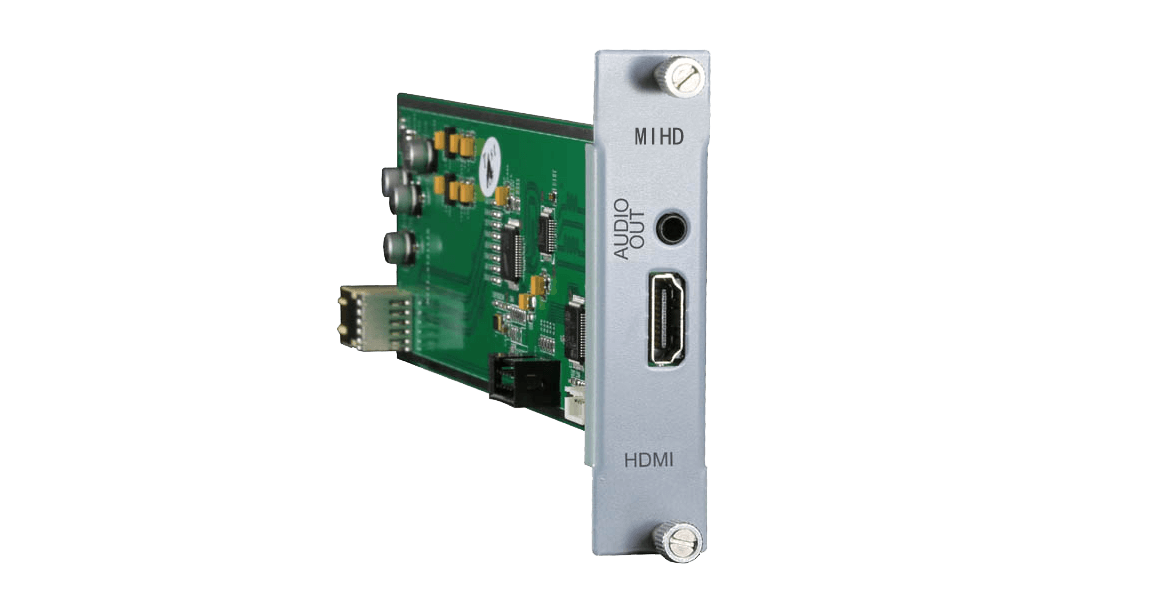

HDMI信號輸入板卡
符合 HDCP 標準兼容4K HDMI 1.4、1.3，支持1路HDMI格式信號輸入，支持圖像分辨率1920x1200P60，點對點硬件無壓縮實時轉換，支持模擬音頻輸出，傳輸距離50m。
高清混合矩陣板卡
產品簡介
伯奧克混合矩陣系列板卡是伯奧克研發生產的數模高標清混合插卡式矩陣系統的信號接口輸入輸出板卡。采用獨特的單卡單通道設計 ，結合伯奧克采用卡籠式機箱設計的主機，組合成一臺真正模塊化、可擴展、可現場配置的高清混合矩陣系統。板卡信號接口包含HDMI、DVI、SDI、DP、VGA、CVBS和光纖等接口。采用獨立板卡設計，每卡支持1路信號輸入，支持高清數字及模擬信號圖像傳輸。
- 輸入板卡類型: VGA、DVI、3G-SDI、DP、HDMI、CVBS、YPBPR、Fiber、HDBaseT
- 輸出板卡類型: VGA、DVI、3G-SDI、DP、HDMI、CVBS、YPBPR、Fiber、HDBaseT
高清混合矩陣板卡參數
信號輸入板卡系列
支持VGA、DVI、DP、3G-SDI、HDMI、CVBS、YPBPR、Fiber、HDBaseT等信號輸入板卡。

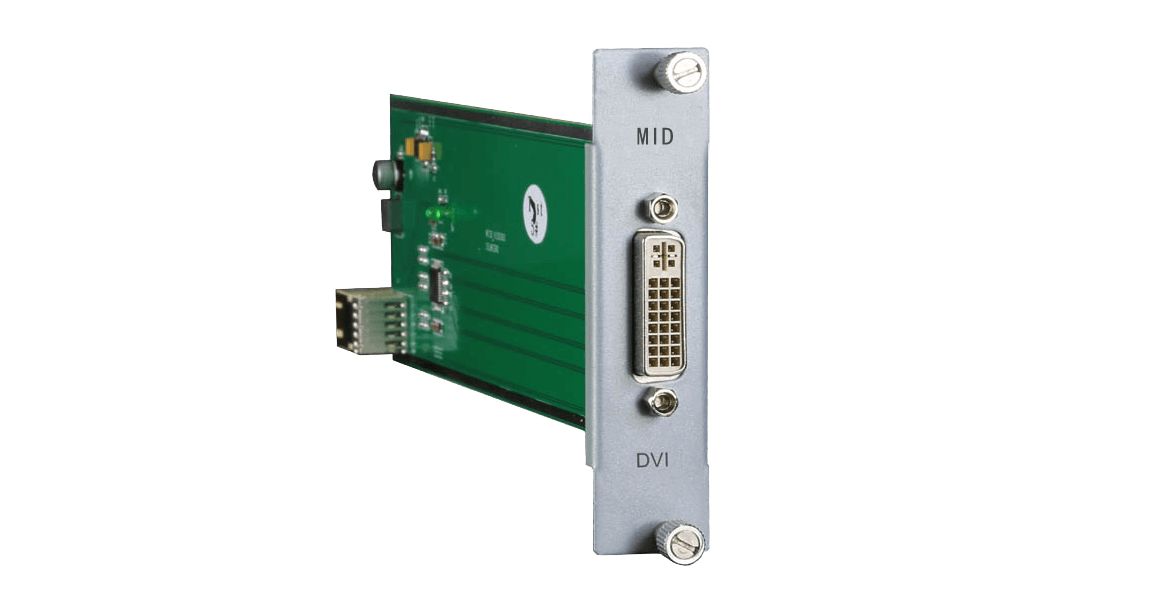

DVI信號輸入板卡
支持的數據速率高達 4.95 Gbps，單通道DVI格式信號輸入卡，采用獨立板卡設計，每塊板卡支持1路DVI-D格式信號輸入，支持最高1920x1200P60的數字高清圖像傳輸，傳輸距離50m。
3G-SDI信號輸入板卡
采用獨立板卡設計，每塊板卡支持1路 3G-SDI 格式信號輸入，具備輸入分辨率上下變換功能，支持輸入分辨率變換功能，支持最高1920x1200P60的數字高清圖像傳輸。
HDBaseT信號輸入卡
采用獨立板卡設計，每塊板卡支持1路 HDbaseT 格式信號輸入，1路模擬立體聲音頻輸出，1 路 24V/1A外部電源接入,通過CAT5網線向前端的墻面、桌面、地面接入接口器設備供電，具備輸入分辨率上下變換功能，支持最高1920x1200P60的數字高清圖像傳輸。普通5類線傳輸，傳輸距離100m。
Fiber（光）信號輸入板卡
采用獨立板卡設計，每卡支持1路Fiber光信號輸入， 多模四芯光纖傳輸，支持最高1920x1200P60的數字高清圖像傳輸，傳輸距離550m。
VGA信號輸入板卡
單通道增強型 VGA 格式信號輸入卡，采用獨立板卡設計，每塊板卡支持1路 VGA 格式信號輸入，具備輸入分辨率上下變換功能，支持最高1920x1200 P60的數字高清圖像傳輸，采用增強型1263圖像芯片。

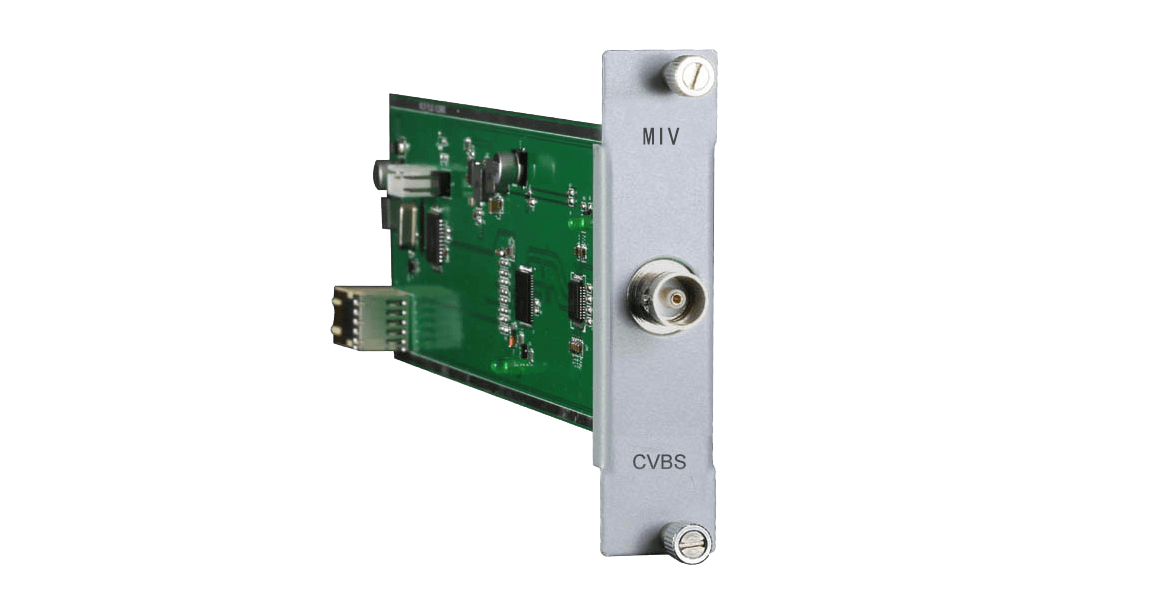

CVBS（視頻）信號輸入板卡
采用獨立板卡設計，每塊板卡支持1路 CVBS 格式信號輸入，具備輸入分辨率上變換至最高1920x1200P60的高清圖像輸入，24位真彩色像素格式，采用增強型1263圖像芯片，精密插值圖像縮放。
YPBPR信號輸入卡
支持1路 YPBPR格式信號輸出，采用第三代精密插值圖像縮放芯片，10bit數字量化，3D降噪，點對點無壓縮實時轉換，支持圖像分辨率最高1920x1200 P60。
信號輸出板卡系列
支持VGA、DVI、DP、3G-SDI、HDMI、CVBS、YPBPR、Fiber、HDBaseT等信號輸出板卡。
HDMI信號輸出板卡
符合 HDCP 標準兼容4K HDMI 1.4、1.3，支持1路HDMI格式信號輸出，支持圖像分辨率1920x1200P60，點對點硬件無壓縮實時轉換，支持模擬音頻輸出，傳輸距離50m。
DVI信號輸出板卡
支持的數據速率高達 4.95 Gbps，單通道DVI格式信號輸出卡，采用獨立板卡設計，每塊板卡支持1路DVI-D格式信號輸出，支持最高1920x1200P60的數字高清圖像傳輸，傳輸距離50m。
3G-SDI信號輸出板卡
采用獨立板卡設計，每塊板卡支持1路 3G-SDI 格式信號輸出，具備輸出分辨率上下變換功能，支持輸出分辨率變換功能，支持最高1920x1200P60的數字高清圖像傳輸。
HDBaseT信號輸出卡
采用獨立板卡設計，每塊板卡支持1路 HDbaseT 格式信號輸出，1路模擬立體聲音頻輸出，1 路 24V/1A外部電源接入,通過CAT5網線向前端的墻面、桌面、地面接入接口器設備供電，具備輸出分辨率上下變換功能，支持最高1920x1200P60的數字高清圖像傳輸。普通5類線傳輸，傳輸距離100m。
Fiber（光）信號輸出板卡
采用獨立板卡設計，每卡支持1路Fiber光信號輸出， 多模四芯光纖傳輸，支持最高1920x1200P60的數字高清圖像傳輸，傳輸距離550m。
VGA信號輸出板卡
單通道增強型 VGA 格式信號輸出卡，采用獨立板卡設計，每塊板卡支持1路 VGA 格式信號輸出，具備輸出分辨率上下變換功能，支持最高1920x1200 P60的數字高清圖像傳輸，采用增強型1263圖像芯片。
CVBS（視頻）信號輸出板卡
采用獨立板卡設計，每塊板卡支持1路 CVBS 格式信號輸出，具備輸出分辨率上變換至最高1920x1200P60的高清圖像輸出，24位真彩色像素格式，采用增強型1263圖像芯片，精密插值圖像縮放。
YPBPR信號輸出卡
支持1路 YPBPR格式信號輸出，采用第三代精密插值圖像縮放芯片，10bit數字量化，3D降噪，點對點無壓縮實時轉換，支持圖像分辨率最高1920x1200 P60。
